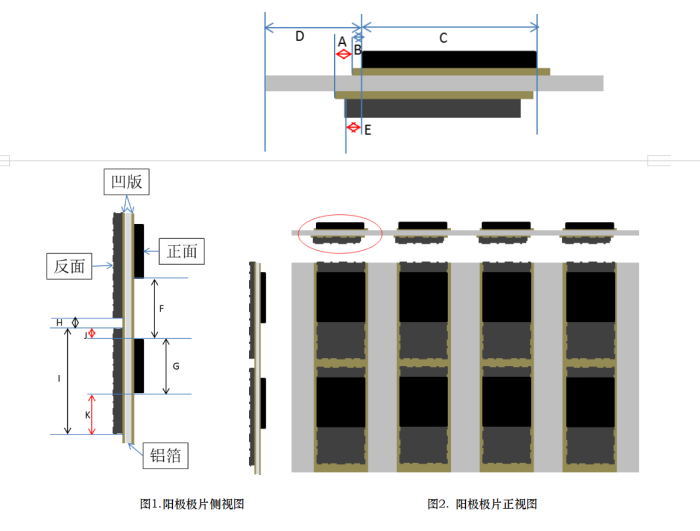

● 锂电池涂布视觉检测系统是一个检测涂膜、AT9/凹版的横向、纵向以及AB面错位尺寸的系统，并且还可以与纠偏机构结合，实现AB面错位精确控制；可以检出AT9、涂膜表面的漏涂缺陷，目前在某锂电大厂由我们独家提供；2015年底，我们最早开始了此系统的研发和实施，已具备非常丰富的实施经验。
● 最大支持100m/min的涂布速度；可达0.04mm的系统精度；AB面错位控制可达±0.2mm以内。
● 经过精心测试的光照方案，对相机、光源角度和参数调整有很高的要求。可很好的区分基材、AT9/凹版、涂膜、过辊。
● 多相机的精确同步，确保横向及纵向错位测量极为精准。
● 针对阴极干湿膜的自动补偿功能，为业界独有。
● 自主研发的高精度标定技术，业内领先。
● 极高的重复精度，可达0.005mm以内。
系统配置清单
|
名称 |
型号 |
数量 |
说明 |
|
工业相机 |
DALSA 8K |
4 |
高速线阵相机 |
|
工业镜头 |
SCHNEIDER |
4 |
低畸变线阵相机专用镜头 |
|
线阵光源 |
TVL-L-675 |
2 |
太泽科技专为线扫定制LED光源，稳定、亮度均匀 |
|
视觉控制器 |
TVC-L-9N40 |
1 |
太泽科技高速线扫专用视觉控制器，集图像采集、外触发、IO控制、视觉软件于一体 |
|
相机数据线 |
TC-CL-1（CameraLink） |
8 |
可选配3/5/10米等规格 |
|
相机电源线 |
TC-CP-1（6 pin，12v） |
4 |
可选配3/5/10米等规格 |
|
IO线 |
TC-IO-1 |
1 |
连接视觉控制器与端子台 |
|
IO端子台 |
TIO-TB-16 |
1 |
|
|
视觉控制器电源线 |
TC-VCP-1 |
1 |
|
|
显示器/键盘/鼠标 |
|
1 |
可选配。连接视觉控制器用 |
|

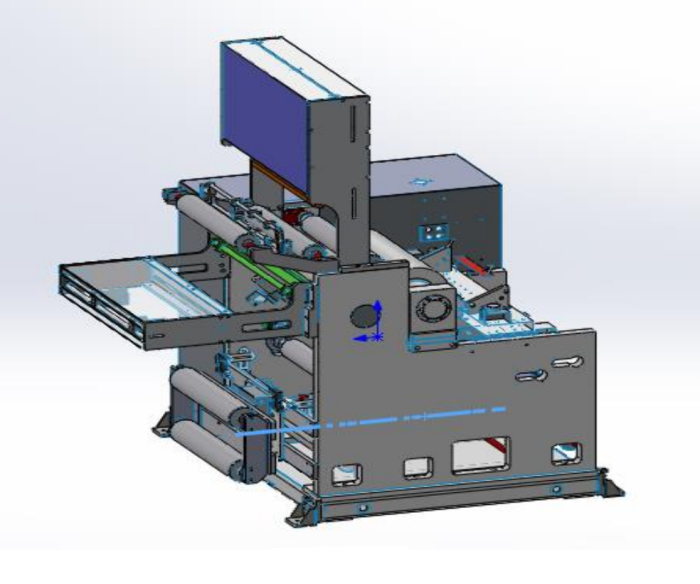

相机/光源支架 |
定制 |
1 |
包括支架主体、调整机构等 |
|
整体防护罩 |
定制 |
1 |
可选配。对相机/光源工作区域整体进行防护 |
|
镜头/相机防护罩 |
定制 |
1 |
可选配。对相机/镜头进行单独防护 |
|
标定工具 |
定制 |
1 |
可选配。包括自动标定软件、自动标定机构等 |
|
标定薄膜 |
定制 |
1 |
可选配。与标定工具二选一 |
|
擦镜纸 |
|
1 |
|
|
说明书 |
|
1 |
系统的安装和使用说明 |

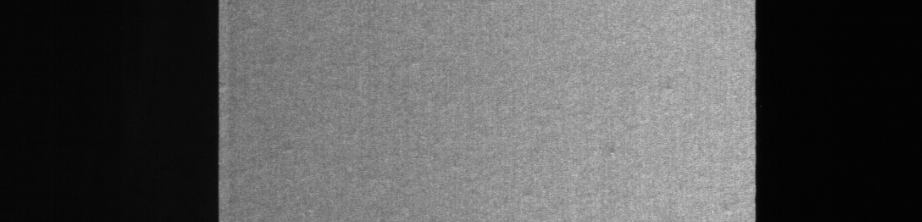

图像样张
